直流無刷電動機是一種結合了直流電動機與電子控制技術的先進電機，因其高效、可靠、壽命長等優點，廣泛應用于工業自動化、家用電器、電動汽車等領域。其工作原理與控制方法緊密依賴于光電器件等傳感器技術。

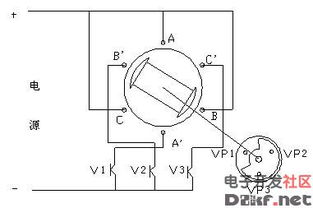

一、直流無刷電動機工作原理
直流無刷電動機（BLDC）本質上是一種同步電動機，其運行基于電磁感應原理。與傳統有刷直流電機不同，它通過電子換向取代了機械電刷和換向器，從而消除了火花、磨損和電磁干擾等問題。

其基本結構由定子和轉子組成：

1. 定子：通常由硅鋼片疊壓而成，上面繞有電樞繞組（多為三相星形連接）。
2. 轉子：由永磁體（如釹鐵硼）構成，產生恒定的磁場。

工作原理的核心是“換向”。電機控制器需要精確知道轉子永磁體的實時位置，以便在正確的時間向定子相應的繞組通入電流，產生超前的旋轉磁場，從而持續拉動轉子磁極旋轉。轉子位置的檢測是實現電子換向的關鍵，而這正是光電器件等位置傳感器的主要任務。

二、控制方法
直流無刷電動機的控制核心是產生正確的換向序列和調節電機轉速/轉矩。主要控制方法包括：

1. 方波控制（六步換向）：這是最基本的控制方法。控制器根據轉子位置信號（通常每60電角度一個變化），依次導通三相逆變橋中的兩個開關管，使定子繞組中流過方波電流，產生步進式的旋轉磁場。該方法控制簡單，但轉矩脈動較大。
2. 正弦波控制（FOC，磁場定向控制）：這是一種更先進的控制策略。它通過坐標變換（Clark變換和Park變換），將三相交流量轉換為類似于直流電機的勵磁電流和轉矩電流分量，并進行獨立控制。FOC能實現平滑的轉矩輸出、更高的效率以及更低的噪音，但對處理器算力和轉子位置精度要求更高。

無論是方波還是正弦波控制，其閉環系統的穩定運行都離不開精確的轉子位置和速度反饋。

三、光電器件在控制中的作用
光電器件，特別是光電編碼器和霍爾效應傳感器，在直流無刷電動機控制系統中扮演著“眼睛”的角色，負責提供關鍵的轉子位置與速度信息。

1. 光電編碼器：

• 工作原理：由發光二極管（LED）、光柵盤和光電探測器組成。光柵盤安裝在電機轉軸上，隨轉子旋轉。當光線透過光柵盤的刻槽時，被光電探測器接收并轉換為電脈沖信號。通過分析脈沖的數量和相位，可以精確計算出轉子的絕對或相對位置、旋轉速度和方向。

• 應用：主要應用于對位置和速度控制精度要求極高的場合，如數控機床、機器人關節驅動等。它為FOC控制提供了高分辨率的位置反饋。

1. 霍爾效應傳感器：

• 工作原理：基于霍爾效應，當傳感器感受到轉子永磁體磁場方向的變化時，會輸出一個高或低的電平信號。通常在電機內部間隔120電角度安裝三個霍爾傳感器。

• 應用：其輸出信號直接對應轉子的六個關鍵位置點（每60電角度一個），為方波控制（六步換向）提供最基本、最經濟的位置觸發信號。雖然分辨率低于編碼器，但足以滿足許多通用調速場合的需求。

四、
直流無刷電動機以其優異的性能正逐步取代傳統電機。其高效運行依賴于精密的電子控制，而控制算法的實現又離不開以光電器件為核心的位置傳感技術。從提供基礎換向點的霍爾傳感器，到實現高精度閉環控制的光電編碼器，光電器件確保了控制器能夠“感知”轉子狀態，從而做出正確的驅動決策。隨著無傳感器控制技術（通過檢測反電動勢來估算位置）的發展，對物理傳感器的依賴可能會降低，但在高精度、高可靠性要求的領域，光電器件仍將是不可或缺的關鍵組件。
